配置Option 43
Option 43是DHCP协议中的一个选项，用于支持无线局域网的自动配置，通过Option 43，动态主机配置协议服务器可以传递无线控制器（WAC/AC）的IP地址给Fit模式的无线接入点（AP），这样，AP就能自动找到并连接到无线控制器。
以Infoblox服务器作为DHCP服务器为例
1、转换WAC的IP地址格式
WAC的IP地址为10.6.2.1，转换为特定格式：03:08:31:30:2e:36:2e:32:2e:31，两个字符之间用冒号隔开。
2、配置Infoblox服务器
在Infoblox服务器上进行配置，确保Option 43正确写入上述转换后的IP地址格式。
以Windows作为DHCP服务器为例

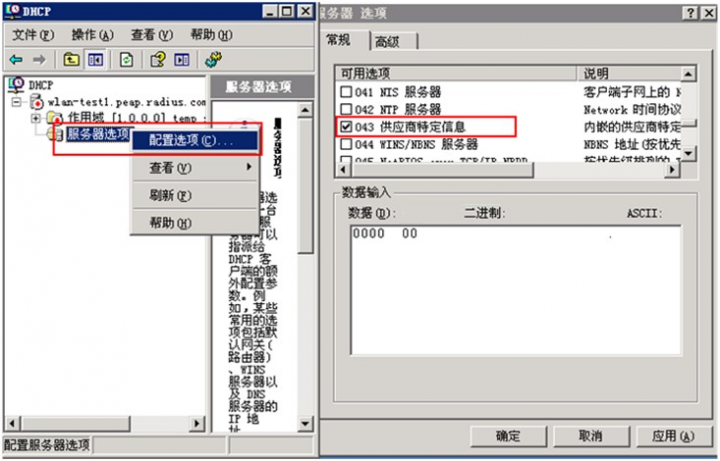

1、进入配置界面
访问Windows DHCP服务器配置界面。

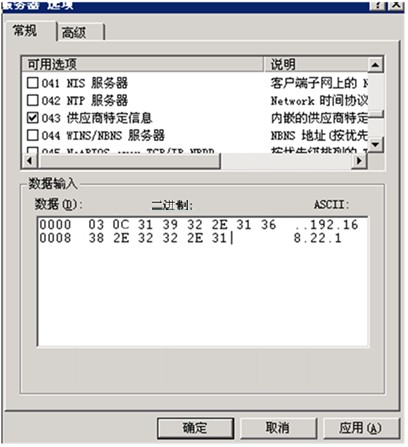

2、配置Option 43
在“二进制”里写入十六进制数，03：子选项类型3。
IP地址和符号作为字符串，将字符串长度转为十六进制，如192.168.22.1为0C。
3、填写字段
按照十六进制ASCII填写，并用冒号“：”隔开。
在Linux系统的DHCP服务器中
1、十六进制ASCII填写
Option 43字段要按十六进制ASCII填写，用冒号“：”隔开。
2、示例转换
以AC的IP地址为192.168.22.1为例，对应的Option 43字段为：03:0C:31:39:32:2E:31:36:38:2E:32:32:2E:31。
配置Fit AP注册上线
Fit AP注册上线是无线网络配置的关键步骤，确保AP能正确发现并连接到无线控制器，以下是配置Fit AP注册上线的常见步骤：
1、使能PnP VLAN功能
若AP直连上游设备，需在设备上使能向下游设备传递PnP VLAN的功能。
执行命令：lldp tlvenable legacytlv pnp。
使能透传PnP VLAN的功能：pnp startupvlan send enable。
2、AP获取IP地址
AP可以通过静态方式或DHCP方式获取IP地址，使用DHCP方式时，需要配置DHCP服务器，使AP作为DHCP客户端向DHCP服务器请求IP地址。
3、CAPWAP隧道建立与维持
AP与无线控制器之间通过CAPWAP协议建立和维护隧道连接。
4、AP接入控制
AC对AP进行接入控制，确保只有授权的AP可以接入网络。
5、AP版本升级及业务配置下发
AC管理AP的版本升级，并将业务配置下发给AP。
6、AP上线过程确认
AP成功获取IP地址后，应在无线控制器上能看到AP的上线信息，表明AP已成功注册上线。
相关问题与解答
Q1: 如果Option 43配置错误会导致什么后果？
A1: 如果Option 43配置错误，Fit AP可能无法正确识别无线控制器的IP地址，导致无法自动发现并连接到无线控制器，这会影响AP的正常上线和无线网络的部署。
Q2: Fit AP注册上线失败的常见原因有哪些？
A2: 常见原因包括：DHCP服务器未正确配置Option 43；AP与无线控制器之间的网络不通；AP的MAC地址未在无线控制器允许的列表中等。
