电力调度网网络架构是一个复杂且关键的系统，涉及到电力系统的调度、监控、控制和管理，电力调度数据网是电网调度自动化、管理现代化的基础，是确保电网安全、稳定、经济运行的重要手段，是电力系统的重要基础设施，在协调电力系统发、送、变、配、用电等组成部分的联合运转及保证电网安全、经济、稳定、可靠的运行方面发挥了重要的作用，下面将详细解析电力调度数据网的网络架构：

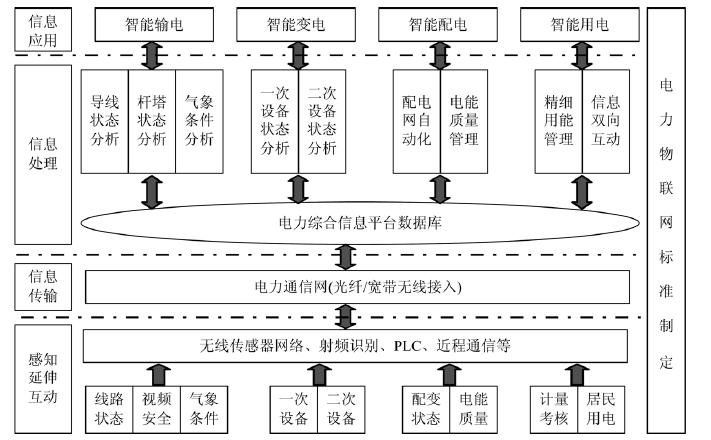

1、网络层次结构
核心层：核心层是电力调度数据网的高级节点，负责高速传输和处理大量电力调度数据，这一层通常由中调主和中调备组成，是网络的骨干部分，承担着数据传输的核心任务。
汇聚层：汇聚层充当着核心层与接入层之间的桥梁，主要由地调主和地调备构成，它负责将来自接入层的数据进行汇总和预处理，再上传到核心层，同时也负责将核心层的指令和数据传输到接入层。
接入层：接入层是电力调度数据网的最底层，直接与各变电站和用户站相连，它的主要任务是收集变电站和用户站的实时数据，并将这些数据传输到汇聚层，同时接收来自汇聚层的指令和数据。

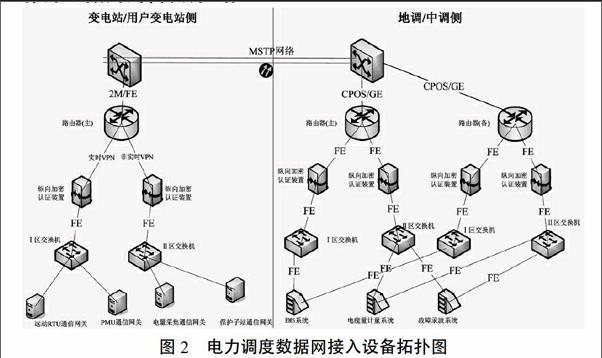

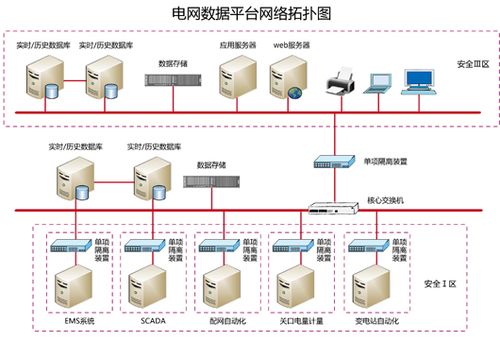

2、网络拓扑结构
星型结构：在星型结构中，各节点通过独立的链路直接连接到一个中心节点，这种结构便于管理和监控，但中心节点的故障会导致整个系统的瘫痪。
环型结构：环型结构中，节点被连接成一个封闭的环路，每个节点仅与相邻的两个节点直接相连，这种结构可以有效地实现资源的共享和负载均衡。
网状结构：网状结构是最为复杂的一种拓扑结构，其中每个节点都可能与其他多个节点直接相连，这种结构提供了高度的冗余和可靠性，但同时也增加了管理的复杂性。
3、关键传输技术
光纤通信技术：光纤通信以其高速度、大容量、远距离传输的优点，成为电力调度数据网中最主要的通信方式。
无线通信技术：在一些不便于布线的地区，无线通信技术提供了灵活的替代方案，包括微波、卫星通信等。
电力线通信技术：利用现有的电力线进行数据传输，这种方式在一些特定场景下可以减少布线成本，提高资源利用率。
4、网络安全策略
物理隔离：通过物理手段隔离不同安全级别的网络，防止潜在的安全威胁。
加密技术：对传输的数据进行加密，确保数据的机密性和完整性。
访问控制：设置严格的访问控制机制，确保只有授权的用户和设备才能访问网络资源。
电力调度网网络架构的设计和实施需要考虑多方面的因素，以确保电力系统的稳定、可靠和高效运行，随着技术的不断进步和电力需求的日益增长，电力调度数据网的架构也将不断优化和发展，以适应新的挑战和需求。
