你可以使用MySQL Workbench工具来导出数据库设计图。首先打开你的数据库，然后点击“Database”菜单，选择“Export Model”，接着选择保存的位置和文件格式，最后点击“Export”按钮即可。
要导出MySQL数据库的设计图，可以使用以下步骤：
（图片来源网络，侵删）
1、安装MySQL Workbench：首先需要安装MySQL Workbench，这是一个可视化的数据库设计和管理工具，你可以从MySQL官方网站下载并安装它。
2、连接到MySQL服务器：打开MySQL Workbench，创建一个新的连接，输入你的MySQL服务器的相关信息，如主机名、端口、用户名和密码。
3、选择要导出设计的数据库：在左侧的“Navigator”面板中，展开“Schemas”节点，找到你想要导出设计的数据库，右键点击它，然后选择“Diagram”。

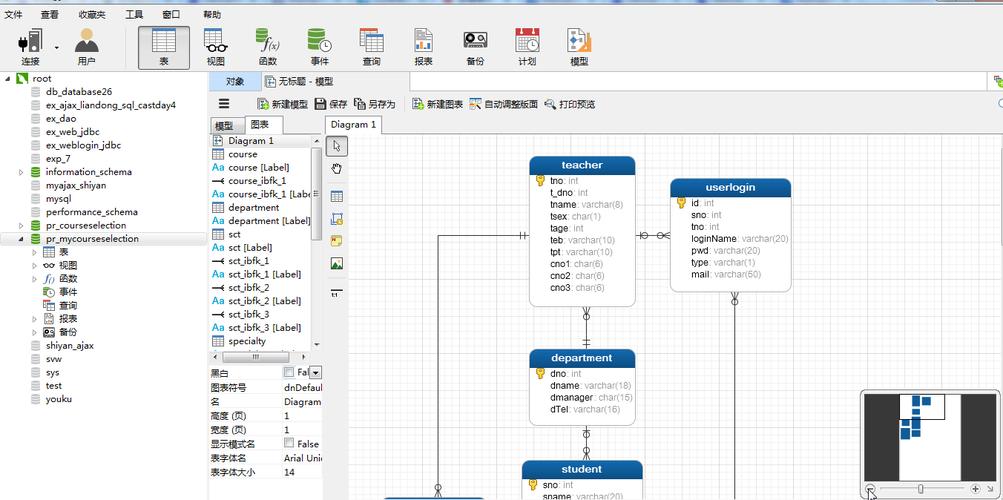

4、查看和编辑数据库设计图：在新打开的“Database Diagram”窗口中，你可以看到数据库的结构图，你可以在这里查看表之间的关系、字段等信息，也可以进行一些编辑操作，如添加、删除或修改表、字段等。

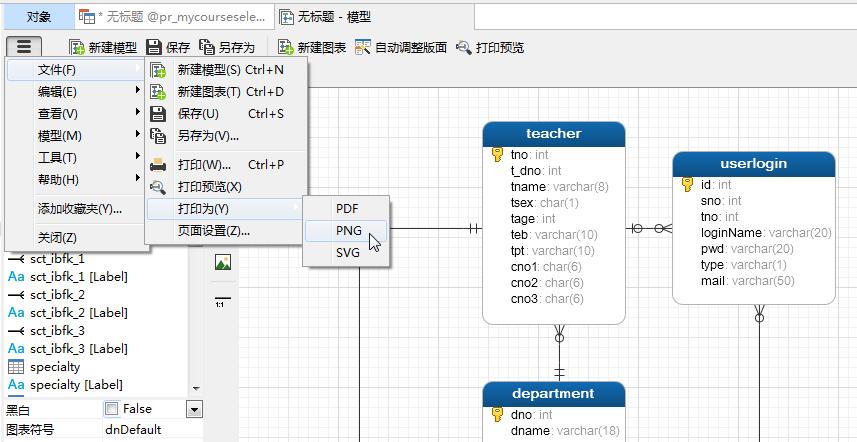

5、导出数据库设计图为图片：在“Database Diagram”窗口中，点击顶部菜单栏的“File” > “Export” > “Export as Image”，选择一个保存位置，然后点击“Save”按钮，这样，你就可以将数据库设计图导出为图片文件了。
注意：如果你想要导出更详细的设计图，可以在“Database Diagram”窗口中，点击顶部菜单栏的“Edit” > “Preferences”，在弹出的对话框中，选择“Diagram”选项卡，调整相关设置，如显示索引、外键等。
（图片来源网络，侵删）
