服务器部署图是一种图形化表示，用于展示服务器在网络中的物理和逻辑布局，它通常包括服务器、网络设备、存储设备以及其他相关组件的位置和连接方式。

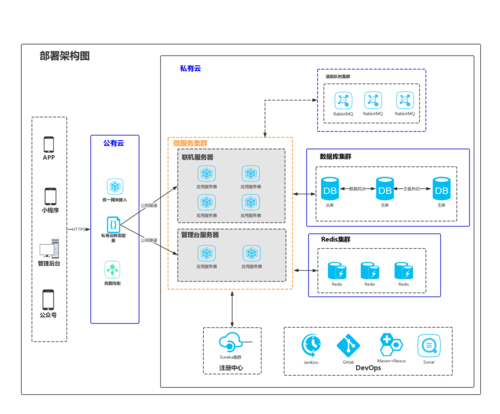

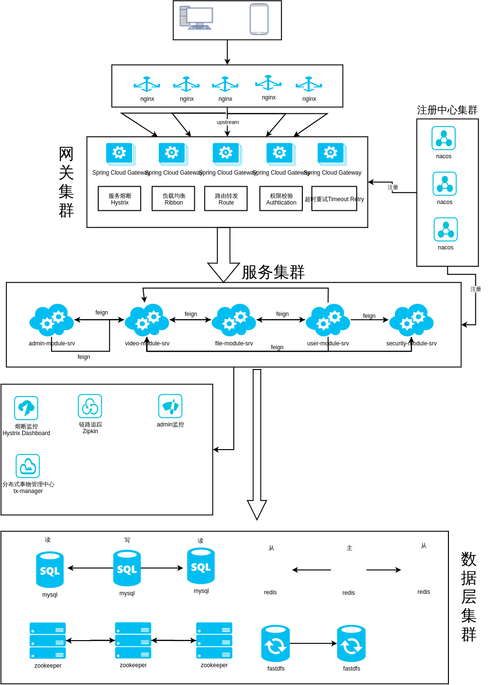

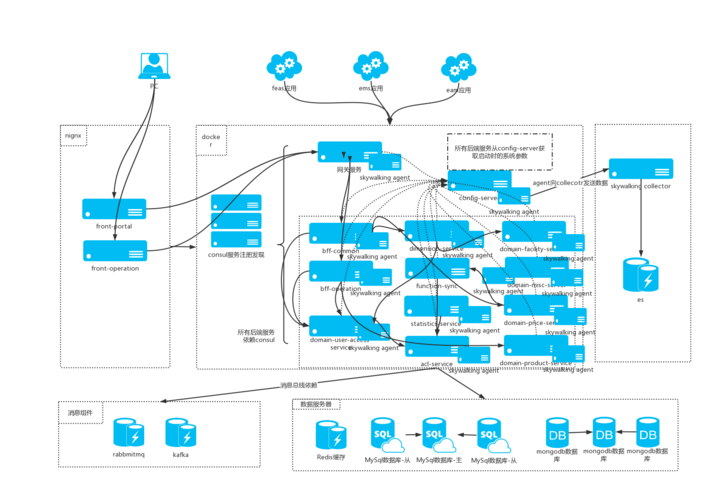

下面是一个详细的服务器部署图的示例：
1、网络拓扑结构：
核心交换机：位于数据中心的中心位置，负责连接所有服务器和网络设备。
分布层交换机：分布在不同楼层或区域，将核心交换机与边缘交换机连接起来。
边缘交换机：连接到终端设备，如服务器、工作站和打印机等。
2、服务器集群：
应用服务器集群：用于承载应用程序和服务，提供高可用性和负载均衡功能。
数据库服务器集群：用于存储和管理数据，提供高性能和可扩展性。
文件服务器集群：用于共享和存储文件资源，提供集中管理和备份功能。
3、存储系统：
SAN存储：通过光纤通道连接服务器和存储设备，提供高速数据传输和大容量存储。
NAS存储：通过网络连接服务器和存储设备，提供易于共享和访问的文件存储服务。
4、负载均衡器：
位于服务器集群前面，根据负载情况将流量分发到不同的服务器上，提高系统的可用性和性能。
5、安全设备：
防火墙：用于监控和过滤网络流量，保护服务器免受恶意攻击和未经授权的访问。
VPN设备：提供远程访问和安全连接，确保数据在传输过程中的安全性。
相关问题与解答：
问题1：为什么需要使用服务器部署图？
答：服务器部署图可以帮助管理员更好地理解和规划服务器在网络中的布局，它可以清晰地展示各个组件之间的关系和连接方式，有助于优化网络性能、提高系统可靠性和安全性。
问题2：如何选择合适的网络拓扑结构？
答：选择合适的网络拓扑结构取决于实际需求和预算限制，常见的网络拓扑结构有星型、环型、总线型和网状型等，星型拓扑适用于小型网络，具有简单和易于管理的特点；环型拓扑适用于对带宽要求较高的场景；总线型拓扑适用于成本较低的场景；网状型拓扑适用于大型复杂网络，具有高可靠性和容错能力。
